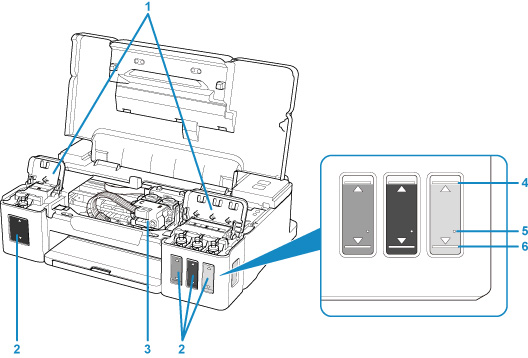

ภาพด้านใน

(1) ฝาครอบตลับหมึก

เปิดเพื่อเติมตลับหมึก

(2) ตลับหมึก

ตลับหมึกสีดำอยู่ทางซ้าย และตลับหมึกสี (สีฟ้า สีบานเย็น และสีเหลือง) อยู่ทางขวา

หากระดับหมึกใดเหลืออยู่น้อย ให้เติมตลับที่เหลือน้อย

(3) ตัวยึดคาร์ทริด

ติดตั้งคาร์ทริดที่นี่

หมายเหตุ

• สำหรับรายละเอียดเกี่ยวกับการเติมตลับหมึก ดู การเติมตลับหมึก

(4) ขีดบอกระดับบน

บ่งบอกถึงความจุสูงสุดของหมึก

(5) ซิงเกิลดอต

บ่งบอกถึงปริมาณหมึกที่ต้องใช้เมื่อดำเนินการล้างระบบหมึก

(6) ขีดบอกระดับล่าง

บ่งบอกถึงระดับต่ำสุดของปริมาณหมึกที่เพียงพอต่อการพิมพ์ เติมตลับหมึกก่อนที่ปริมาณหมึกจะต่ำกว่าขีดนี้
